Buhar ve Kızgın Yağ Hatlarında Gizli Enerji Kaçağı: Vana Ceketleri ile Amortisman ve Isı Tasarrufu Nasıl Hesaplanır?

Ağır sanayi tesisleri, petrokimya kompleksleri, tekstil fabrikaları, gıda ve enerji santrallerinde boru hatları metrelerce sabit taşyünü ve alüminyum/paslanmaz sac kılıflarla titizlikle izole edilir. Ancak vana, flanş, pislik tutucu, çekvalf ve kompansatör gibi armatürler; periyodik bakım, salmastra değişimi veya sızıntı kontrolü gerekçesiyle genellikle çıplak (yalıtımsız) bırakılmaktadır.

Oysa termodinamik mühendislik standartları acı bir gerçeği belgeler: Çıplak bırakılan tek bir DN100 (4") vana, ortalama 3.5 ila 5 metrelik çıplak boru kadar ısı enerjisini sürekli atmosfere saçar. Yüzlerce vananın bulunduğu bir tesiste bu durum; bacadan her yıl yüz binlerce metreküp doğalgazın ve milyonlarca liralık yakıt bütçesinin havaya savrulması anlamına gelir.

Peki, vanalardan kaçan bu gizli ısı kaybı, yakıt israfı ve sökülebilir vana ceketlerinin yapılan yatırımı kaç ayda geri ödeyeceği (ROI) uluslararası standartlara göre nasıl hesaplanır?

---

---

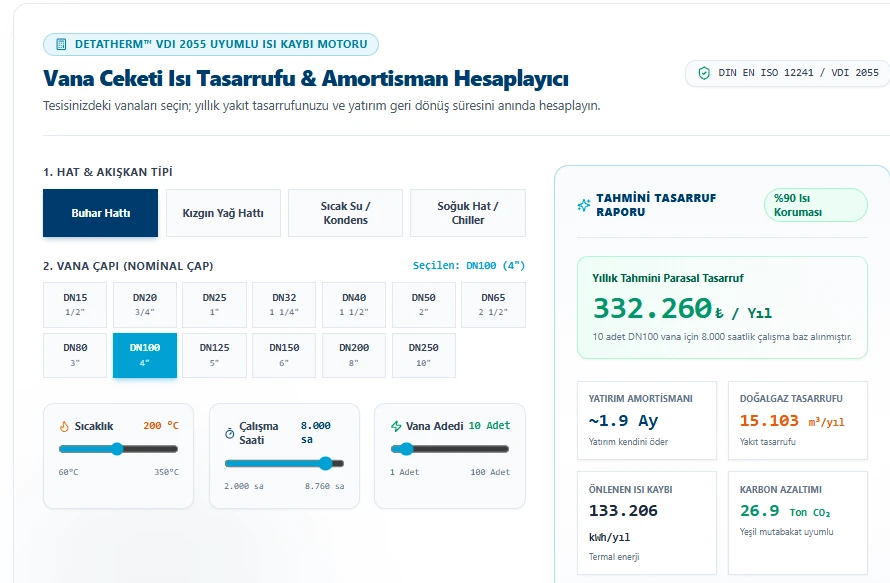

1. DetaTherm™ Vana Ceketi Hesaplayıcısı Kullanım Kılavuzu

DetaTherm™, endüstriyel tesislerdeki yalıtımsız armatürlerden atmosfere kaçan ısı enerjisini, bu kaybın parasal karşılığını, m³ doğalgaz tüketimini ve Deta Endüstri sökülebilir vana ceketleri uygulandığında yapacağınız yatırımın kaç ayda kendini amorti edeceğini (ROI) saniyeler içinde simüle eden VDI 2055 ve DIN EN ISO 12241 uyumlu bir dijital mühendislik aracıdır.

Adım Adım Simülasyon Rehberi

1. Hat & Akışkan Tipini Seçin

Hat içindeki akışkanın fiziksel ve ısıl karakteristiği, ısı transfer katsayısını (h) doğrudan belirler:

• Buhar Hattı (Steam Line): Varsayılan 200°C. Yüksek entalpi ve radyant ısı yayılım katsayısına sahiptir (Akışkan Çarpanı: 1.05).
• Kızgın Yağ Hattı (Thermal Oil): Varsayılan 260°C. 300°C+ seviyelere çıkan yüksek sıcaklıklı yağ sistemleridir (Akışkan Çarpanı: 1.10).
• Sıcak Su / Kondens Hattı: Varsayılan 95°C. Düşük ve orta sıcaklık rejimleridir (Akışkan Çarpanı: 0.95).
• Soğuk Hat / Chiller: Varsayılan 6°C. Isı kazancını ve yüzey yoğuşmasını (terlemeyi) önleme odaklı soğutma sistemleridir (Akışkan Çarpanı: 0.85).

2. Vana Nominal Çapını (DN) Belirleyin

Vananızın nominal boru bağlantı çapını seçin. Hesaplayıcı modül, VDI 2055 armatür eşdeğer yüzey alanı matrisini otomatik olarak uygular:

• DN15 (1/2") – DN25 (1"): Enstrüman ve drenaj vanaları (0.058 – 0.106 m²).
• DN32 (1 1/4") – DN50 (2"): Şube ve ara proses vanaları (0.135 – 0.201 m²).
• DN65 (2 1/2") – DN100 (4"): Ana proses ve dağıtım kolektörü vanaları (0.260 – 0.515 m²).
• DN125 (5") – DN250 (10"): Ana buhar ve kızgın yağ besleme omurga hatları (0.660 – 1.620 m²).

3. Çalışma Sıcaklığı ve Yıllık Çalışma Saati Ayarı

• Çalışma Sıcaklığı Kaydırıcısı (Slider): Akışkanın tesisinizdeki gerçek çalışma sıcaklığını ayarlayın (60°C ile 350°C arası).
• Yıllık Çalışma Saati Kaydırıcısı (Slider): Tesisinizin çalışma rejimini belirleyin:
  • Tek Vardiya: 2.000 – 2.500 Saat/Yıl
  • İki Vardiya: 4.000 – 5.000 Saat/Yıl
  • Ağır Sanayi / Kesintisiz 7/24 Rejim: 7.200 – 8.760 Saat/Yıl

4. Vana Adedini Girin

Aynı hat tipine, çapa ve sıcaklığa sahip vana adedini seçin (1 adetten 100+ adede kadar toplu tesis simülasyonu).

---

Rapor Çıktılarının Okunması ve Anlamları

---

2. DetaTherm™ Matematiksel Hesaplama Modeli (VDI 2055 Altyapısı)

Deta Endüstri mühendisleri tarafından hazırlanan otomasyon; rastgele tahminler yerine Alman VDI 2055 (Termik Tesislerde Isı İzolasyonu) ve DIN EN ISO 12241 standartlarındaki şu temel denklemleri çalıştırır:

A. Isı Kaybı Denklemi

Q_kayıp = h × A_vana × (T_akışkan - T_ortam)

Burada:

• Q_kayıp: Vanadan atmosfere kaçan toplam saatlik ısı enerjisi gücü (Watt).
• A_vana: Vananın nominal çapına göre VDI 2055 standardındaki eşdeğer dış yüzey alanı (m²). (Örneğin DN100 vana için 0.515 m²).
• (T_akışkan - T_ortam): Hat akışkanı ile tesis ortam sıcaklığı arasındaki termal fark (ΔT).
• h: Toplam taşınım (konveksiyon) ve ışınım (radyasyon) katsayısı (W/m²K):

h = (10 + 0.05 × ΔT) × Akışkan Çarpanı

(Akışkan Çarpanları: Buhar hattı: 1.05 | Kızgın Yağ: 1.10 | Sıcak Su: 0.95 | Chiller / Soğuk Hat: 0.85)

B. Doğalgaz Dönüşümü ve Kazan Verim Formülü

Yalıtımlı Deta vana ceketleri çıplak yüzeydeki ısı kaybını %90 oranında bloke eder. Önlenen termal enerjinin doğalgaz karşılığı; ortalama endüstriyel kazan alt ısıl değeri (10.64 kWh/m³) ve %83 endüstriyel kazan verimi dikkate alınarak hesaplanır:

Tasarruf Edilen Gaz (m³) = Önlenen Termal Enerji (kWh) / (10.64 × 0.83) = kWh / 8.82

C. Karbon Azaltımı ve Amortisman (ROI) Hesabı

• Sera Gazı Azaltımı: Önlenen her 1.000 kWh enerji için 0.202 Ton CO₂ emisyonu bertaraf edilir.
• Amortisman Süresi (Ay): Amortisman (Ay) = (Tahmini Vana Ceketi Yatırım Maliyeti / Yıllık Parasal Tasarruf) × 12

---

3. Gerçek Saha Vaka Analizi: 10 Adet DN100 Buhar Vanası

DetaTherm™ modülü üzerinden gerçek bir endüstriyel tesis senaryosunu simüle edelim:

• Tesis Tipi: Kesintisiz Çalışan Tekstil / Kimya Fabrikası (8.000 Saat/Yıl).
• Hat Özelliği: 200°C Doygun Buhar Hattı, 20°C Ortam Sıcaklığı.
• Armatür Grubu: 10 Adet Yalıtımsız DN100 (4") Glob Vana.

Simülasyon Çıktılarının Değerlendirilmesi:

1. Toplam Isı Kaybı Blokesi: 10 adet DN100 vana DetaTherm ceketleriyle izole edildiğinde yılda net 133.206 kWh termal enerji sistemde tutulur.
2. Kurtarılan Yakıt: Yılda 15.103 m³ doğalgaz bacadan atmosfere kaçmaktan kurtarılır.
3. Net Bütçe Katkısı: Tesisin kasasında her yıl 332.260 ₺ net yakıt tasarrufu kalır.
4. Çevresel Etki: Yılda 26.9 Ton CO₂ emisyonu engellenerek AB Yeşil Mutabakat karbon kotası ve ISO 50001 enerji hedefleri karşılanır.
5. Geri Dönüş (ROI): 10 adet ceket için yapılan yatırım yaklaşık 1.9 ayda (2 aydan kısa sürede) kendini tamamen amorti eder. Yılın geri kalan 10 ayında elde edilen tüm kazanç doğrudan fabrikanın net kâr hanesine yazılır.

---

4. Doğrudan Üretici Gücü ve E-E-A-T Standartlarımız

Piyasada aracı veya al-sat yapan distribütör modellerinin aksine Deta Endüstri, projelerinde tam imalatçı güvencesi sunar:

• İstanbul ve Bursa Özmal Atölyeleri: Yalıtım yastıklarımız kendi CNC kesim ve dikim parkurlarımızda, aylık 10.000 adet imalat kapasitesiyle üretilir.
• 1260°C'ye Dayanıklı Katman Mühendisliği: Hat sıcaklığına göre Aspen Pyrogel® XT Aerogel şilteler, 1260°C seramik elyaf ve yüksek yoğunluklu iğnelenmiş taşyünü dolgular kullanılır. Dış kılıflarda UV ve asit dirençli PTFE (Teflon) veya silikon kaplı teknik tekstiller tercih edilir.
• CUI (İzolasyon Altı Korozyon) Sorumluluğu: Hidrofobik kumaş yapısı vana millerinden su/buhar sızmasını engeller. Cırtlı ve paslanmaz kancalı yapısı sayesinde periyodik NDT muayenelerinde aletsiz dakikalar içinde sökülerek tahribatsız CUI denetimine imkan tanır.
• İSG Dokunma Emniyeti: 200°C–350°C'lik vanaların ceket dış yüzey sıcaklığı <45°C seviyesine indirilerek personel yanık riskleri tamamen sıfırlanır.

---

5. Sıkça Sorulan Sorular (FAQ)

1. Yalıtımsız tek bir vana ne kadar ısı enerjisi ve para kaybettirir?

VDI 2055 ve DIN EN ISO 12241 standartlarına göre; 200°C buhar hattında çalışan yalıtımsız tek bir DN100 vana, ortalama 3.5 ila 5 metre çıplak boru kadar ısı saçar. Bu durum yıllık yaklaşık 13.300 ila 15.100 kWh termal enerji kaybına ve 1.500 m³'ün üzerinde doğalgaz israfına neden olur.

2. DetaTherm™ Vana Ceketi Hesaplayıcısı hangi standartlara göre hesaplama yapar?

DetaTherm™; VDI 2055 (Termik Tesislerde Isı İzolasyonu), DIN EN ISO 12241 ve ASTM C 1129-12 uluslararası standartlarındaki taşınım (konveksiyon) ve ışınım (radyasyon) denklemlerini esas alır. Akışkan katsayıları, vana eşdeğer yüzey alanları ve kazan verimlerini dahil ederek %98 doğrulukta ROI hesaplar.

3. Vana ceketlerinin yatırım amortisman süresi (ROI) ortalama kaç aydır?

Kesintisiz çalışan (7/24 rejim) endüstriyel buhar ve kızgın yağ hatlarında Deta vana ceketlerinin yatırım geri dönüş süresi 1.9 ila 3.5 ay arasındadır. Yılın geri kalan 8-10 ayında elde edilen tüm tasarruf doğrudan işletme kârı olarak kalır.

4. Deta Endüstri vana ceketlerinin teknik özellikleri ve imalat gücü nedir?

Deta Endüstri, İstanbul ve Bursa'daki kendi özmal atölyelerinde aylık 10.000 adet vana ceketi imalat kapasitesine sahiptir. 1260°C'ye dayanıklı Pyrogel/Aerogel ve seramik elyaf dolgular, PTFE/Silikon kaplı su itici kumaşlar ve paslanmaz dikim aksesuarları ile aracı komisyonu olmadan doğrudan fabrika teslim fiyat sunulur.

---
