ENDÜSTRİYEL SOĞUK İZOLASYON VE YOĞUŞMA KONTROLÜ
Chiller grupları, glikol, amonyak ve proses soğutma hatlarında kesintisiz buhar bariyeri, sıfır yoğuşma ve CUI korozyon önleme mühendisliği.
Endüstriyel Tesislerde Soğuk Hat İzolasyonu: Sıfır Yoğuşma, CUI Koruması ve Enerji Verimliliği
Endüstriyel gıda, kimya, petrokimya ve ilaç tesisleri ile büyük ölçekli ticari binalarda soğutma sistemleri (chiller grupları, glikol devreleri, amonyak hatları ve soğuk salamura boruları); prosesin kalbini oluşturur. Sıcak hatların aksine soğuk hatlarda ortam havasındaki su buharı basıncı (pv), izolasyon malzemesinin içine doğru güçlü bir itme kuvveti oluşturur. Yalıtım çeperinde mikro bir açıklık dahi bulunması, buharın içeri sızarak metal yüzeyde yoğuşmasına, buzlanmasına ve boruları çürüten İzolasyon Altı Korozyona (CUI) yol açar.
Deta Endüstri olarak; -40°C ile +15°C sıcaklık aralığındaki tüm soğuk hatlarda AGI Q 111, DIN EN ISO 12241 ve VDI 2055 uluslararası mühendislik normlarına tam uyumlu profesyonel soğuk izolasyon çözümleri uyguluyoruz. Su emmeyen, sıfır buhar geçirgenliğine (μ = ∞) sahip Hücresel Cam (Cellular Glass / Foamglas), yüksek basma dayanımlı PIR (Poliizosiyanürat) prefabrik boru kabukları ve kapalı hücreli elastomerik kauçuk köpükleri kullanarak termal köprüleri ve yoğuşmayı tamamen ortadan kaldırıyoruz.
Montaj sürecinde; soğuk kaçaklarını ve termal büzülme çatlaklarını engelleyen çift katmanlı şaşırtmalı ek yeri tekniği, çok katmanlı alüminyum/PET buhar kesici membranlar ve buhar geçirimsiz mastikler uyguluyoruz. Hatların askı noktalarında ise borunun doğrudan kelepçeyle temas etmesini önleyen yüksek yoğunluklu soğuk takozlar (Cold shoes) kullanarak tesisinizin işletme ömrünü ve enerji tasarrufunu güvence altına alıyoruz.
Endüstriyel Soğuk İzolasyon Çözümlerimiz (-40°C ile +15°C)
Chiller, glikol, amonyak ve soğuk proses ekipmanlarına özel mühendislik uygulamalarımız:
Chiller ve Soğutulmuş Su Hatları İzolasyonu
HVAC sistemleri ve endüstriyel proses soğutma hatlarında yüzey sıcaklığını çiğ noktasının üzerinde tutan kapalı hücreli elastomerik kauçuk ve buhar sızdırmaz bantlama.
- μ ≥ 7000 Su buharı difüzyon direnci
- Sıfır terleme, yoğuşma ve damlama
- Hızlı montaj ve yüksek esneklik
Glikol ve Salamura Devreleri İzolasyonu
Gıda, meşrubat ve kimya proseslerinde donma noktası altındaki glikol hatlarında PIR prefabrik boru kabukları, çift kat şaşırtmalı montaj ve buhar kesici mastik dolgusu.
- λ ≤ 0.023 W/mK Yüksek termal verim
- Çift kat şaşırtmalı ek yeri montajı
- Çok katmanlı folyo buhar bariyeri
Amonyak (NH3) Soğutma Sistemleri İzolasyonu
Büyük ölçekli soğuk hava depoları ve entegre tesislerde buhar geçirimsiz Hücresel Cam (Foamglas) ve PIR kabuklar ile sıfır kaçaklı endüstriyel amonyak yalıtımı.
- μ = ∞ Sıfır su emme ve buhar geçirimsiz
- Euroclass A1 Tam yanmazlık güvenliği
- Zehirli gaz kaçaklarına tam koruma
Soğuk Proses Tankları ve Ekipman İzolasyonu
Fermantasyon tankları, süt depolama siloları, separatörler ve soğutma pompalarında prefabrik PIR segmentler ve sızdırmaz kenetli paslanmaz sac ceketleme.
- Buhar sızdırmaz tank ceketleme
- Hijyenik paslanmaz ve alüminyum kaplama
- CUI korozyonuna karşı tam güvence
Soğuk İzolasyonun 4 Temel Mühendislik Kriteri
Soğutma hatlarında sıfır yoğuşma, CUI önleme ve enerji tasarrufu sağlayan 4 temel kriterimiz:
Kesintisiz Buhar Bariyeri (Vapor Barrier)
Sıcak ortamdan soğuk boru çeperine doğru gerçekleşen su buharı difüzyonunu μ ≥ 10.000 çok katmanlı folyo membranlar ve buhar kesici mastikler ile sıfırlıyoruz.
İzolasyon Altı Korozyon (CUI) Önleme
Nem ve yoğuşma birikimini engelleyerek boru et kalınlığının incelmesini, paslanmayı ve tesis duruşuna yol açan boru delinmelerini kalıcı olarak önlüyoruz.
Isı Köprüsüz Soğuk Takozlar (Cold Shoes)
Boru askı kelepçelerinin boruya doğrudan temasını önleyen poliüretan/ahşap takozlu soğuk ayaklar sayesinde askı noktalarındaki terleme ve damlamayı kesiyoruz.
Çift Kat Şaşırtmalı Ek Yeri Mimarisi
Düşük sıcaklıklarda malzemenin doğrusal büzülmesinden kaynaklanan ek yeri yarıklarını önlemek için iç ve dış katman ek yerlerini en az 100 mm şaşırtmalı monte ediyoruz.
4 Aşamalı Mühendislik ve Montaj Metodolojimiz
Deta Endüstri, soğuk hat izolasyonu projelerinde psikrometrik analizden sızdırmaz kenetli sac kaplamaya kadar her adımı AGI Q 111 standartlarına göre yönetir.
Isı Kaybı ve Kalınlık Hesapları
Akışkan sıcaklığı, ortam sıcaklığı, bağıl nem ve psikrometrik çiğ noktası termodinamik modellemesi.
Malzeme Seçimi
Çalışma rejimine göre Hücresel Cam (Foamglas), PIR prefabrik kabuk veya elastomerik kauçuk malzeme optimizasyonu.
Uygulama Kalitesi
Çift kat şaşırtmalı montaj, buhar bariyeri laminasyonu, buhar kesici mastik dolgusu ve soğuk takoz montajı.
Denetim ve Performans
Kordonlu alüminyum veya paslanmaz sac ceketleme, su sızdırmaz silikonlama ve termal kamera ile denetim.

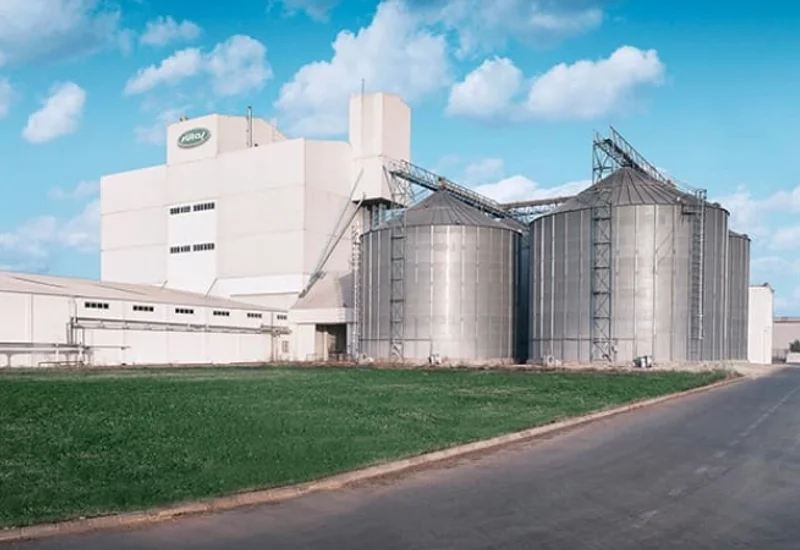

Sütaş Entegre Tesisleri Amonyak ve Soğuk Proses Hatları İzolasyonu ve Sac Kaplama Projesi
Sütaş Aksaray ve Bingöl Entegre Tesislerinde -33°C amonyak hatları, -10°C glikol soğutma devreleri ve çiğ süt depolama silolarında 18.500 metre boru ve ekipmanın çift kat PIR kabuk, hücresel cam takozlar, buhar kesici membran ve paslanmaz sac kaplama mühendisliği başarıyla tamamlanmıştır.
Endüstriyel Soğuk İzolasyon Malzeme Matrisi
Çalışma sıcaklığına, ortam nemine ve basma yüklerine uygun sertifikalı soğuk izolasyon bileşenleri:
PIR (Poliizosiyanürat) Prefabrik Boru Kabukları
λ ≤ 0.023 W/mK ile en düşük ısı iletkenliğine sahip, yüksek mekanik basma dayanımlı, kapalı hücreli rijit soğuk hat izolasyon kabukları.
Hücresel Cam (Cellular Glass / Foamglas)
%100 inorganik cam köpüğü yapısıyla su emmeyen, buhar geçirgenliği sıfır (μ = ∞) olan ve amonyak hatlarında en yüksek güvenliği sunan A1 yanmaz malzeme.
Kapalı Hücreli Elastomerik Kauçuk Köpüğü
Yüksek su buharı difüzyon direncine (μ ≥ 7000) sahip, esnek ve yoğuşmayı sıfıra indiren chiller ve iklimlendirme borusu yalıtım bileşeni.
Çok Katmanlı Buhar Bariyeri ve Paslanmaz Sac
Alüminyum/PET lamine buhar kesici membranlar, buhar mastikleri ve dış etkenlere karşı kordonlu kenetli alüminyum veya paslanmaz sac zırhı.
Soğuk Hatlarınızdaki Yoğuşma Riskini ve Soğutma Enerjisi Tasarrufunu Hesaplayın
AGI Q 111 ve DIN EN ISO 12241 normlarında boru çapı, soğutma akışkanı çalışma sıcaklığı (-40°C'ye kadar), ortam sıcaklığı ve bağıl nem parametrelerini girerek çiğ noktası sıcaklığını ve yoğuşmayı önleyen optimum PIR/hücresel cam yalıtım kalınlığını hesaplayın.
