HAVALANDIRMA KANALI İZOLASYONU VE SAC KAPLAMA MÜHENDİSLİĞİ
HVAC iklimlendirme kanalları, yangın duman tahliye hatları ve dış ortam hava kanallarında sıfır yoğuşma, akustik ses yutumu ve kordonlu sac ceketleme mühendisliği.
Endüstriyel Havalandırma Kanallarında Termal Verimlilik, Yoğuşma Kontrolü ve Akustik Konfor
Modern endüstriyel tesislerde, fabrikalarda, veri merkezlerinde ve ticari yapılarda iklimlendirme ve havalandırma (HVAC) kanalları; şartlandırılmış havanın, hijyenik proses havasının ve acil durum duman tahliyesinin kesintisiz iletilmesini sağlar. Ancak izole edilmemiş veya hatalı yalıtılmış hava kanalları; şiddetli yüzey yoğuşmasına (terleme), kontrolsüz enerji kayıplarına, fan ve menfez uğultusuna ve yangın kompartıman zaafiyetlerine neden olur.
Deta Endüstri olarak; dikdörtgen ve spiral yuvarlak havalandırma kanallarında VDI 2055, DIN EN ISO 12241 ve EN 1366-1 mühendislik standartlarına tam uyumlu profesyonel kanal izolasyonu çözümleri sunuyoruz. Soğuk hava kanallarında kapalı hücreli elastomerik kauçuk köpüğü (μ ≥ 7000) ile çiğ noktası güvenliği sağlarken; sıcak hava hatlarında alüminyum folyolu taşyünü klima şilteleri ve yangın duman kanallarında EI60 - EI120 sertifikalı yangın yalıtımları tatbik ediyoruz.
Çatı üzeri ve cephe gibi dış ortam şartlarına maruz kalan havalandırma hatlarında ise UV ışınlarına, rüzgar yüklerine, yağmura ve mekanik darbelere karşı 0.80 mm - 1.00 mm kordonlu ve kenetli alüminyum veya galvaniz sac kaplama (cladding) uygulayarak sistemin ömrünü tesis ömrüyle eşitliyoruz.
HVAC ve Havalandırma Kanalı İzolasyon Çözümlerimiz
Yoğuşma kontrolü, termal verimlilik, akustik sönümleme ve duman tahliyesine özel mühendislik uygulamalarımız:
Soğuk Hava Kanalları ve Yoğuşma (Terleme) Kontrolü
Şartlandırılmış soğuk hava ve taze hava kanallarında yüzey sıcaklığının ortam çiğ noktasının altına düşmesini önleyen kapalı hücreli elastomerik kauçuk köpüğü levha montajı.
- μ ≥ 7000 Su buharı difüzyon direnci
- Sıfır yoğuşma, terleme ve damlama
- Buhar sızdırmaz takviyeli bantlama
Sıcak Hava ve İklimlendirme Kanalları İzolasyonu
Isıtma, taze hava ve klima santrallerinden çıkan şartlandırılmış havanın mahalle ulaşana kadar ısı kaybetmesini engelleyen takviyeli alüminyum folyolu taşyünü klima şiltesi ve levhası.
- λ ≤ 0.036 W/mK Yüksek termal direnç
- Euroclass A1 Yangına tepki sınıfı
- Kanal flanşlarında sıfır ısı köprüsü
Yangın ve Duman Tahliye Kanalları İzolasyonu
Acil durum duman emiş hatları, otopark egzozları ve mutfak davlumbaz kanallarında EN 1366-1 ve BS 476 standartlarında 120 dakikaya kadar alev ve duman sızdırmazlık yalıtımı.
- EN 1366-1 ve BS 476 Yangın sertifikası
- 60 ile 120 dakika kompartıman koruması
- Yangın durdurucu mastik ve harç geçişleri
Kanal İçi Akustik Ses Yutucu Astar (Duct Liner)
Klima santrali ve fanlardan menfezlere iletilen hava türbülansı ve uğultuyu kanal içinde sönümleyen cam tülü kaplı, lif erozyonuna dayanıklı yanmaz akustik şilteler.
- Yüksek NRC Akustik ses yutma katsayısı
- 25 m/s Hava hızına dayanıklı cam tülü
- Anti-bakteriyel ve küf tutmaz yapı
Havalandırma Kanal İzolasyonunun 4 Temel Mühendislik Kriteri
Kanal altyapısında yüksek enerji verimi, yangın güvenliği ve sessiz çalışma ortamı sağlayan 4 ana kriterimiz:
Sıfır Yoğuşma ve Çiğ Noktası Kontrolü
Kapalı hücreli elastomerik kauçuk levhalar (μ ≥ 7000) ile soğuk hava kanallarının yüzey sıcaklığı ortam çiğ noktasının üzerinde tutulur; damlama, paslanma ve küf oluşumu kesin olarak engellenir.
EI60 - EI120 Yangın ve Duman Emniyeti
Yangın kaçış yolları, şaftlar ve mutfak/proses egzoz hatlarında EN 1366-1 ve BS 476 normlarına uygun yüksek yoğunluklu taşyünü ve yangın durdurucu mastikler ile tam yangın bariyeri oluşturulur.
Dış Ortam UV ve Darbe Sac Kaplaması
Açık alanlarda hava şartlarına açık kanallar, izolasyon üzerine kordonlu ve kenetli alüminyum veya paslanmaz sac ceketleme yapılarak güneş, dolu, fırtına ve mekanik darbelere karşı korunur.
Akustik Konfor ve Titreşim Sönümleme
Santral fanları ve yüksek hızlı hava akışından doğan uğultu, kanal içi cam tülü kaplı akustik ses yutucu astar (Duct liner) ve esnek kompansatörler ile sönümlenerek sessiz ortam sağlanır.
4 Aşamalı Mühendislik ve Montaj Metodolojimiz
Deta Endüstri, havalandırma kanalı izolasyonu projelerinde keşif ve psikrometrik analizden sızdırmaz kenetli sac kaplamaya kadar her adımı mühendislik denetimiyle yönetir.
Isı Kaybı ve Kalınlık Hesapları
Kanal güzergahı metrajı, hava akış debisi, ortam bağıl nemi ve psikrometrik çiğ noktası analizlerinin yapılması.
Malzeme Seçimi
Kanal çalışma rejimine göre elastomerik kauçuk köpüğü, folyolu taşyünü veya yangın battaniyesi malzeme tayini.
Uygulama Kalitesi
Kanal flanşlarında sıfır hava boşluğu, kendinden yapışkanlı pim montajı ve takviyeli alüminyum buhar bantlama.
Denetim ve Performans
Dış ortamda kordonlu sac ceketleme, sızdırmaz mastikleme ve termal kamera ile ısı kaçağı ve yoğuşma denetimi.

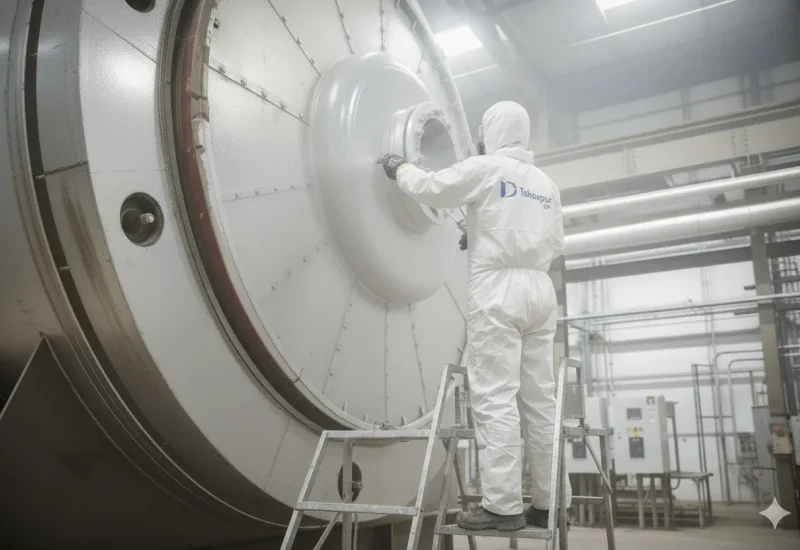

Türk Tuborg Bira Fabrikası HVAC ve Proses Havalandırma Kanalları İzolasyonu ve Sac Kaplama Projesi
Türk Tuborg İzmir Tesislerinde 12.500 m² dikdörtgen ve spiral dairesel HVAC kanalı, hijyenik proses taze hava hatları ve çatı üzeri açık alan kanallarında elastomerik kauçuk köpüğü, alüminyum folyolu taşyünü ve kordonlu alüminyum sac kaplama mühendisliği başarıyla tamamlanmıştır.
Havalandırma Kanal İzolasyonu Malzeme Matrisi
Kanal tipine, ortam şartlarına ve yangın yönetmeliklerine uygun sertifikalı endüstriyel yalıtım bileşenleri:
Kapalı Hücreli Elastomerik Kauçuk Levha (μ ≥ 7000)
Soğuk hava kanallarında su buharı difüzyonunu bloke eden, esnek ve yoğuşmayı sıfıra indiren yüksek yoğunluklu elastomerik kauçuk levha yalıtımı.
Alüminyum Folyolu Taşyünü Klima Şiltesi ve Levhası
A1 yanmazlık sınıfında, yüksek ısıl dirence sahip ve takviyeli alüminyum folyo kaplamasıyla hava kanallarında enerji kaybını önleyen mineral yün.
Kanal İçi Akustik Cam Tülü Şilte (Duct Liner)
Kanal iç yüzeyine uygulanan, santral gürültüsünü ve hava türbülansını yutan, aşınmaya ve yüksek hava hızlarına dirençli ses yutucu astar.
Kordonlu Alüminyum ve Galvaniz Sac Ceketleme
Dış ortamda çatı ve cephe boyunca uzanan hava kanallarını güneş UV ışınlarına, dolu, fırtına ve fiziki darbelere karşı zırhlayan 0.80 mm - 1.00 mm sac kaplama.
Hava Kanallarınızdaki Yoğuşma Riskini ve Enerji Tasarrufunu Hesaplayın
VDI 2055 ve DIN EN ISO 12241 normlarında hava kanalı geometrisi, iç hava sıcaklığı ve ortam bağıl nem parametrelerini girerek psikrometrik çiğ noktası sıcaklığını ve yoğuşmayı önleyen optimum yalıtım kalınlığını hesaplayın.
İlgili Endüstriyel Çözümlerimiz
Endüstriyel Boru Hatları İzolasyonu
Buhar ve proses hatları yalıtımı
Endüstriyel Tank İzolasyonu
Depolama tankları ve sac kaplama
Endüstriyel Ekipman İzolasyonu
Eşanjör, reaktör ve kazan yalıtımı
Türbin ve Egzoz İzolasyonu
1000°C sökülebilir şilte ve difüzör
Kriyojenik İzolasyon (-196°C)
LNG ve sıvı gaz hatları
DetaTherm Isı Kaybı Hesaplama Modülü
Mühendislik ısı kaybı analiz yazılımı
Endüstriyel İskele Hizmetleri
Kanal ve şaft erişim iskeleleri
Havalandırma Kanalı İzolasyonu Hakkında Sık Sorulan Sorular
Havalandırma kanalı izolasyonu, yoğuşma önleme, elastomerik kauçuk ve sac kaplama hakkında en çok merak edilen mühendislik yanıtları:
- VDI 2055 ve DIN EN ISO 12241 Isı Kaybı / Kazancı Hesaplamaları
- EI60 - EI120 Sertifikalı Yangın ve Duman Kompartıman Yalıtımı
- 0.80 mm - 1.00 mm Kordonlu Kenet Alüminyum Sac Kaplama İmalatı
Hava Kanalı Metraj ve Teklif Talebi
Kanal projelerinizin metraj cetvelini (m²) veya teknik şartnamesini bize iletin; uzman mühendislerimiz en doğru malzeme ve uygulama teklifini hazırlasın.
TEKNİK TEKLİF İSTEYİN
