Endüstriyel Boru İzolasyonu ve Sac Kaplama Hizmetleri
Buhar, kızgın yağ, kondens, proses ve kriyojenik boru hatlarında VDI 2055 ve DIN EN ISO 12241 normlarında termal yalıtım, sac kaplama ve CUI korozyon koruması.
Endüstriyel Boru İzolasyonu: Enerji Verimliliği, Proses Kararlılığı ve Sistem Güvenliği
Endüstriyel tesislerde boru hatları, enerji ve proses akışkanlarının taşındığı ana dolaşım arterleridir. Buhar, kızgın yağ, kondens, kimyasal akışkanlar veya -196°C kriyojenik gaz taşıyan binlerce metrelik boru hatlarında doğru tasarlanmamış yalıtım; devasa yakıt kayıplarına, boru yüzeyinde terleme ve yoğuşmaya, iş güvenliği risklerine ve en tehlikelisi izolasyon altı korozyona (CUI) yol açar.
Deta Endüstri olarak; VDI 2055 ve DIN EN ISO 12241 normlarına dayalı mühendislik hesaplamaları ile boru nominal çapı (DN15 - DN1000), akışkan sıcaklığı ve dış ortam koşullarına göre en ekonomik yalıtım kalınlığını belirliyoruz. Prefabrik taşyünü boru, kalsiyum silikat, elastomerik kauçuk ve hücresel cam malzemelerini; CNC plazmada hassas kesilmiş alüminyum, paslanmaz çelik veya aluzinc sac kaplama (cladding) ile dış ortam şartlarına karşı %100 sızdırmaz hale getiriyoruz.
Rafineri, petrokimya, enerji santralleri, gıda, çimento ve kimya sanayisinde; boru köprüleri (pipe rack), branşmanlar, dirsekler, flanşlar ve vana grupları dahil olmak üzere anahtar teslim endüstriyel boru izolasyonu müteahhitliği sunuyoruz.
Uyguladığımız Boru Hattı İzolasyon Çeşitleri
Akışkan türü, çalışma sıcaklığı ve ortam koşullarına göre tasarlanan anahtar teslim mühendislik çözümlerimiz:
Yüksek Sıcaklık Buhar ve Kondens Hatları
Kızgın buhar, doymuş buhar ve kondens hatlarında koç darbesini ve enerji kaybını önleyen yüksek yoğunluklu prefabrik taşyünü boru ve alüminyum sac kenetleme.
- ASTM C547 Prefabrik taşyünü boru
- Koç darbesi ve kondens önleme
- 0.60 - 0.80 mm Alüminyum / Paslanmaz sac
Kızgın Yağ ve Termal Proses Hatları
Kimya, tekstil, ağaç sanayi ve rafinerilerde yüksek sıcaklıkta çalışan termal yağ borularında yangın riskini sıfırlayan kalsiyum silikat ve taşyünü kombinasyonu.
- Kalsiyum silikat ve taşyünü dolgu
- Yağ sızıntısına karşı özel sac kordonu
- A1 sınıfı tam yangın güvenliği
Soğutma Suyu, Chiller ve Amonyak Hatları
Gıda, soğuk hava depoları ve iklimlendirme sistemlerinde boru yüzeyinde terlemeyi (yoğuşma) ve korozyonu engelleyen kapalı gözenekli elastomerik kauçuk yalıtımı.
- Kapalı gözenekli elastomerik kauçuk
- Yüksek su buharı difüzyon direnci
- Boru terlemesi ve küf önleme
Kriyojenik LNG ve Sıvı Gaz Boru Hatları
Sıvılaştırılmış Doğal Gaz (LNG), etilen ve sıvı azot borularında sıfır nem emme ve boil-off kayıplarını durduran Hücresel Cam (Foamglas) prefabrik boru kabukları.
- Hücresel Cam (Cellular Glass - Foamglas)
- Sıfır su buharı geçirgenliği (µ = ∞)
- Kriyojenik buhar bariyeri ve paslanmaz sac
Endüstriyel Boru İzolasyonu Neden Hayatidir?
Termal Enerji Tasarrufu ve Yakıt Optimizasyonu
Yalıtımsız veya hasarlı buhar ve kızgın yağ hatlarında her bir metre boru yılda tonlarca yakıt kaybına neden olur. VDI 2055 normunda hesaplanmış boru yalıtımı ısı kayıplarını %90'a varan oranda azaltır ve 4 ila 9 ayda kendini amorti eder.
Proses Sıcaklığı ve Akışkan Kararlılığı
Uzun hatlar boyunca akışkanın hedef sıcaklığını koruyarak buhar hatlarında yoğuşma (koç darbesi / water hammer) riskini, kimyasal hatlarda ise kristalleşme ve viskozite artışını engeller.
CUI (İzolasyon Altı Korozyon) Kontrolü
Boru izolasyonunda en büyük tehlike olan su sızıntılarını kordonlu sac kenetleme detayları, yüksek sıcaklık korozyon astarı ve klorür oranı düşük (<10 ppm) taşyünü kullanarak tamamen engelleriz.
İş Güvenliği ve Personel Koruması (İSG)
Yüzey sıcaklığı 200°C - 600°C'ye ulaşan proses borularında dış yüzey temas sıcaklığını İSG normlarına uygun olarak 50°C'nin altına indirerek personel yanma riskini sıfırlar.
Boru Yalıtımında Mühendislik Yaklaşımımız
Boru anma çapı (DN15 - DN1000), hat çalışma sıcaklığı, ortam rüzgar hızı ve bağıl neme göre bilgisayarlı simülasyon ve titiz atölye imalatı:
Isı Kaybı ve Kalınlık Hesapları
VDI 2055 ve ISO 12241 Boru Çapı ve Sıcaklığa Göre Isı Kaybı / Kalınlık Simülasyonu
Malzeme Seçimi
Akışkana Uygun Malzeme (ASTM C547 Prefabrik Taşyünü, Foamglas, PIR, Kalsiyum Silikat)
Uygulama Kalitesi
CNC Plazma ile Sac Dirsek, Te, Redüksiyon ve Kenet İmalatı (Alüminyum / Paslanmaz)
Denetim ve Performans
FLIR Termal Kamera ile Sahada Kaçak Noktaları ve Isı Köprüsü Doğrulama Testleri

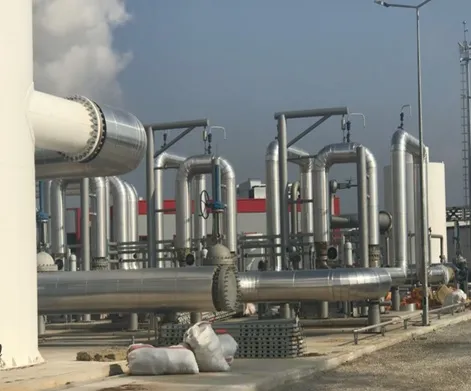

Zorlu Enerji Jeotermal Buhar ve Reenjeksiyon Boru Hatları İzolasyonu
Zorlu Enerji santrallerinde yüksek debili kızgın buhar, kondens ve reenjeksiyon boru hatlarının VDI 2055 standartlarında prefabrik taşyünü boru ve dış ortam koşullarına dayanıklı kordonlu alüminyum sac kaplama (jacketing) ile anahtar teslim yalıtımı tamamlanmıştır.
Boru Sac Kaplama ve CUI Önleme Mühendisliği (Cladding ve Jacketing)
Dış ortam yağmur sızdırmazlığı, mekanik darbeler ve korozyona karşı geliştirdiğimiz metal ceketleme standartları:
CNC Plazma Dirsek ve Te İmalatı
Boru çapı ve yalıtım et kalınlığına göre milimetrik CNC kesim; kordonlu geçme sistemiyle mükemmel su sızdırmazlığı ve aerodinamik montaj.
Alüminyum ve 304/316 Paslanmaz Sac
Kazan dairelerinde hafif ve ekonomik alüminyum sac; dış saha boru köprüleri ve kimyasal ortamlarda yüksek korozyon dayanımlı paslanmaz çelik ceketleme.
CUI Korozyon Koruması ve Drenaj Detayları
Boru dış sac ek yerlerinde su akış yönüne uygun bindirmeler, yüksek sıcaklık epoksi astarı ve klorür oranı düşük (<10 ppm) yalıtım malzemeleri.
Sökülebilir Vana ve Flanş Yastıkları
Periyodik bakım ve kontrol gerektiren vana, flanş, kompansatör ve filtre noktalarında saniyeler içinde sökülüp takılabilen DetaTherm yalıtım ceketleri.
Yüksek Sıcaklık Buhar ve Kızgın Yağ Hatları İzolasyonu (150°C - 550°C)
Kızgın buhar, kızgın yağ ve yüksek sıcaklık proses akışkanı taşıyan boru hatlarında yüksek yoğunluklu prefabrik taşyünü borular (ASTM C547) veya kalsiyum silikat bloklar kullanılır. Hat boyunca termal genleşmeyi kompanse eden özel dilatasyon derzleri ve kordonlu sac kenetleme uygulanarak ısı kaçakları tamamen önlenir.
Soğutma Suyu, Chiller ve Amonyak Boruları İzolasyonu (+4°C ila -40°C)
Chiller, glikol, proses soğutma ve amonyak boru hatlarında yüzey terlemesi (yoğuşma) ve enerji kaybını önlemek için kapalı gözenekli elastomerik kauçuk köpüğü veya hücresel cam (Foamglas) kullanılır. Ek yerleri özel solüsyonla yapıştırılıp buhar difüzyon bariyeri oluşturularak boru çeliğinin paslanması ve korozyonu önlenir.
Kriyojenik Gaz ve LNG Boru Hatları İzolasyonu (-196°C)
Sıvılaştırılmış Doğal Gaz (LNG), LPG, sıvı azot ve sıvı oksijen taşıyan boru hatlarında sıfır su buharı geçirgenliğine (µ = ∞) sahip Hücresel Cam (Cellular Glass / Foamglas) prefabrik boru kabukları uygulanır. A1 sınıfı yanmazlık ve boyutsal kararlılık sayesinde en zorlu kriyojenik hatlarda boil-off gaz kayıpları engellenir.
Uluslararası Boru İzolasyonu Standartlarımız
Deta Endüstri; VDI 2055 (Endüstriyel Tesislerde Isı ve Soğuk Yalıtımı Hesaplama Normu), DIN EN ISO 12241 (Boru Donanımlarında Isı Yalıtımı), ASTM C547 (Mineral Elyaf Prefabrik Boru Şartnamesi), ASTM C533 (Kalsiyum Silikat İzolasyonu) ve CUI korozyon kontrol direktiflerine tam uyumlu müteahhitlik sağlar.
Deta Endüstri Boru İzolasyonunun İşletmenize Katkıları
- %90'a varan ölçülebilir yakıt ve buhar tasarrufu
- Buhar hatlarında koç darbesi (water hammer) ve kondens birikimi önleme
- CUI ve boru çürümesine karşı 20+ yıl mekanik ve korozyon koruması
- İSG normlarına tam uyumlu yüzey sıcaklığı (<50°C güvenli temas)
- CNC sac işleme kalitesiyle estetik, fabrika düzenine uygun ve uzun ömürlü ceketleme
- DetaTherm™ modülü ile doğrulanmış ve sertifikalandırılmış ROI geri dönüş süresi
Boru Hattı İzolasyonu Gerçekleştirdiğimiz Ağır Sanayi Bölgeleri
Deta Endüstri; Türkiye genelindeki rafineri, petrokimya ve organize sanayi bölgelerinde tam donanımlı mobil şantiye ve sac atölyesi ekipleriyle kesintisiz taahhüt yürütmektedir:
Boru İzolasyonu Hakkında Sıkça Sorulan Sorular
Deta Endüstri Hat Uzmanlığı
VDI 2055 ve ISO 12241 Isı Kaybı Hesaplamaları
VDI 2055 standardında bilgisayarlı termal analiz ve ekonomik boru kalınlık hesabı.
Prefabrik Taşyünü ve Hücresel Cam (Foamglas) Uygulamaları
Zorlu Enerji, BOTAŞ ve Petkim projelerinde kanıtlanmış boru izolasyonu tecrübesi.
CNC Plazma Sac Kaplama (Dirsek, Te, Redüksiyon İmalatı)
CNC plazma ile dirsek, te ve redüksiyon sac imalatı ve sızdırmaz kenetleme.
