KRİYOJENİK İZOLASYON VE SOĞUK PROSES YALITIM MÜHENDİSLİĞİ
LNG (-162°C), Sıvı Azot (-196°C), Sıvı Oksijen (-183°C) ve soğuk gaz hatlarında sıfır nem difüzyonu, boil-off gaz kaybı önleme ve Cryogel Z aerogel teknolojisi ile anahtar teslim yalıtım.
Endüstriyel Kriyojenik İzolasyon: Aşırı Düşük Sıcaklıklar, Termal Büzülme ve Buhar Bariyeri Mühendisliği
Kriyojenik izolasyon; -50°C ile -196°C arasındaki aşırı düşük proses sıcaklıklarında çalışan sıvılaştırılmış doğalgaz (LNG), sıvı azot (LIN), sıvı oksijen (LOX), etilen ve argon hatlarında uygulanan en hassas endüstriyel yalıtım disiplinidir. Bu aşırı sıcaklık farklarında atmosferdeki su buharı boru yüzeyine doğru şiddetli bir difüzyon basıncı uygular; en ufak yalıtım veya buhar bariyeri hatası sistemin kısa sürede donarak buz kütlesine dönüşmesine ve feci enerji kayıplarına yol açar.
Deta Endüstri; uluslararası CINI 2.2.01, BS 5970 ve ASTM C1728 normlarına uygun olarak Cryogel Z (esnek aerogel battaniye) ve Hücresel Cam (Cellular Glass - Foamglas) gibi sıfır veya sıfıra yakın su buharı geçirgenliğine sahip ileri mühendislik malzemeleri kullanır. Çok katmanlı buhar bariyerleri (Mylar, kompozit folyolar ve kriyojenik elastomer mastikler) ile hatlarda nem sızıntısı ve izolasyon altı korozyon (CUI) riski tamamen ortadan kaldırılır.
Kriyojenik boru ve ekipmanların soğuma evresinde yaşadığı mikron mertebesindeki termal büzülme ve kasılmalar, sahada hassasiyetle hesaplanmış genleşme derzleri (contraction joints) ve yaylı gergi mekanizmaları ile absorbe edilir. Böylece boil-off gaz (BOG) salınımı minimize edilirken, tesis güvenliği ve proses kararlılığı en üst düzeye çıkarılır.
Kriyojenik İzolasyon Uygulama Alanlarımız (-50°C ile -196°C)
Farklı proses akışkanları ve tesis mimarilerine özel mühendislik çözümlerimiz:
LNG ve Kriyojenik Gaz Boru Hatları
Sıvı Doğalgaz (LNG), Sıvı Azot (LIN), Sıvı Oksijen (LOX) ve Sıvı Argon transfer hatlarında Cryogel Z aerogel ve Hücresel Cam (Foamglas) ile sıfır buhar geçirgenliği ve termal büzülme emniyeti.
- Cryogel Z ve Hücresel Cam kombinasyonu
- Termal büzülme kompansatörleri
- Sıfır donma ve buz kütlesi riski
Kriyojenik Proses Ekipmanları ve Kolonlar
Hava ayrıştırma tesisleri (ASU), cold box üniteleri, evaporatörler ve reaktörlerde titreşime dayanıklı, darbe emici aerogel battaniyeler ile kesintisiz proses kararlılığı.
- Titreşim ve termal şoka tam dayanım
- Ceket altı sızdırmaz buhar bariyeri
- Hızlı sökülebilir modüler detaylar
Kriyojenik Küre ve Düz Tabanlı Tanklar
LNG, etilen, amonyak ve LPG çift cidarlı depolama tanklarında Foamglas taban ringi, perlit ve Cryogel Z dolguları ile boil-off gaz (BOG) kayıplarını sıfırlayan mühendislik.
- Foamglas taban ringi yük taşıma kapasitesi
- Boil-off gaz (BOG) maliyetini sıfırlama
- Çift cidarlı tank perlit ve cryogel dolgusu
Kriyojenik Vana ve Enstrüman İzolasyonu
Kriyojenik vana gövdeleri, kontrol enstrümanları ve flanşlarda buzlanmayı önleyen mil uzatma kutuları, Cryogel dolgulu ceketler ve kriyojenik elastomer mastikler.
- Cryogel Z dolgulu esnek ceketler
- Kriyojenik seal mastik ve buhar bandı
- Terleme ve buzlanma önleme kutuları
Neden Kriyojenik İzolasyon Mühendisliği?
Kriyojenik tesislerde sıradan yalıtım malzemelerinin feci şekilde çökmesine neden olan fiziksel gerçekler ve çözümlerimiz:
Sıfır Nem Difüzyonu ve Buzlanma Koruması
Atmosferik nemin eksi derecedeki boruya ulaşması durumunda oluşan buz kütlesi hacimce genişleyerek izolasyonu tahrip eder. Çok katmanlı buhar bariyeri ile mutlak geçirimsizlik (µ = ∞) sağlanır.
Boil-Off Gaz (BOG) Kaybını Minimize Etme
LNG ve kriyojenik sıvıların tank ve borulardaki buharlaşma kayıpları tesise doğrudan milyonlarca liralık yakıt maliyeti yaratır; Cryogel Z aerogel yalıtımı buharlaşma oranını minimum seviyede tutar.
Termal Büzülme ve Kasılma Toleransı
-196°C'ye inen borularda meydana gelen eksenel kısalmalar, özel tasarlanmış çok katmanlı kayar derzler ve büzülme kompansatörleri ile boru gerilmeleri nötralize edilerek emniyet sağlanır.
Personel Kriyojenik Yanık Koruması
ASTM C1055 normuna uygun olarak dış yüzey sıcaklığı güvenli temas limitlerinde tutulur; işletme personelinin ölümcül soğuk yanıklarına maruz kalması engellenir.
Kriyojenik İzolasyon Mühendislik Yaklaşımımız
Proses sıcaklığı, boru genleşme dinamikleri ve atmosferik koşullara göre 4 aşamalı titiz uygulama sürecimiz:
Isı Kaybı ve Kalınlık Hesapları
3D lazer tarama ve boru hattı gerilme analizleri ile kriyojenik büzülme noktaları ve et kalınlıkları VDI 2055 ve CINI normlarında bilgisayar destekli hesaplanır.
Malzeme Seçimi
Proses akışkanına göre Cryogel Z aerogel veya Hücresel Cam (Foamglas) malzemeler şantiye öncesi CNC tezgahlarında milimetrik hassasiyetle kesilip hazırlanır.
Uygulama Kalitesi
Kriyojenik buhar bariyeri Mylar folyolar, kriyojenik sızdırmazlık mastikleri ve buhar bantları ile katmanlar arasında sıfır hava boşluğu prensibiyle uygulanır.
Denetim ve Performans
Uygulama sonrası termal kamera (FLIR) ile hat boyunca soğuk kaçak ve köprü tespiti yapılır; helyum kaçak testleri ile %100 sızdırmazlık onaylanır.

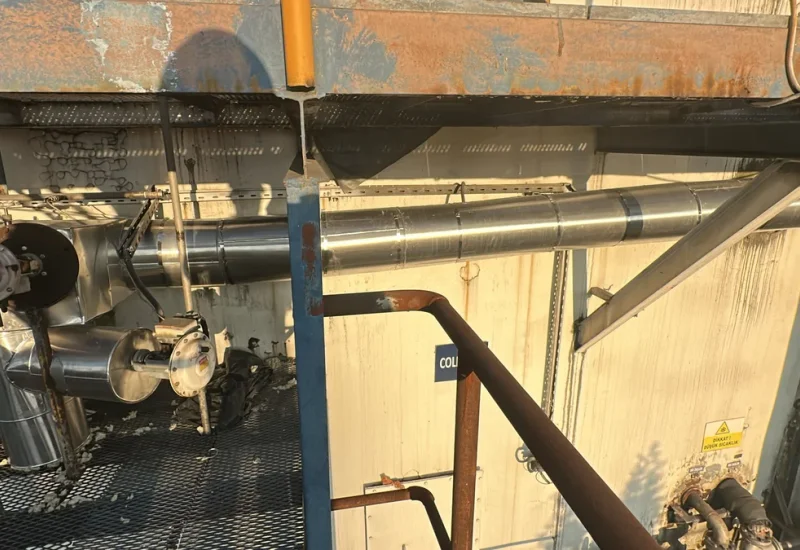

Çolakoğlu Metalurji Kriyojenik Boru ve Ekipman Kriyojel İzolasyonu
Çolakoğlu Metalurji Dilovası tesislerinde ortalama 2.000+ m²'lik kriyojenik boru hatları ve proses ekipmanlarının kriyojenik izolasyonu; 15 kişilik uzman montaj ekibimizle 1 ayı aşkın yoğun çalışma sürecinde Cryogel Z aerogel yalıtım battaniyeleri, çok katmanlı buhar bariyeri ve paslanmaz sac kenetleme (jacketing) ile sıfır toleransla anahtar teslim tamamlanmıştır.
Kriyojenik İzolasyon Malzemeleri ve Katman Yapısı
-196°C kriyojenik şartlarda üstün performans gösteren ileri mühendislik malzemeleri:
Cryogel Z Aerogel Battaniye (0.015 W/mK)
Dünyanın en düşük ısıl iletkenliğine sahip esnek kriyojenik yalıtım malzemesi. Klasik yalıtıma kıyasla 3 ila 5 kat daha ince et kalınlığı, sıfır lif dökülmesi ve esnek büzülme toleransı.
Hücresel Cam (Cellular Glass - Foamglas)
%100 kapalı gözenekli cam matris. Sıfır su buharı geçirgenliği (µ = sonsuz), A1 tam yanmazlık ve tank tabanlarında yüksek basma mukavemetiyle kalıcı güvenlik.
Çok Katmanlı Buhar Bariyeri (Mylar ve Mastik)
Kriyojenik sistemlerde içeriye doğru oluşan şiddetli atmosferik nem basıncını kesen Mylar kompozit folyolar, alüminyum buhar bantları ve kryo-mastik mastikler.
Paslanmaz Çelik ve Alüminyum Kenetli Ceketleme
304/316L paslanmaz çelik veya kordonlu alüminyum levhalar ile rüzgar, tuzlu sis ve dış mekan darbe koruması; termal kasılmayı absorbe eden yaylı gergi çemberleri.
Kriyojenik İzolasyon, Çiğlenme Noktası ve Karlanma Analiz Motoru
Sıvı oksijen (-183°C), sıvı azot (-196°C) ve LNG hatlarında ortam bağıl nemi ve sıcaklığına göre çiğlenme noktasını (Dew Point) hesaplayın; karlanma ve yoğuşmayı sıfırlayan minimum Aerogel katman sayısını anında simüle edin.
GÜVENLİ - ÇİĞLENME VE KARLANMA ENGELLENDİ
Dış yüzey sıcaklığı çiğlenme noktasının üzerindedir. Boru ceketinde yoğuşma, terleme veya buzlanma meydana gelmez.
Kriyojenik Hatlarınızda Isı Kazancını ve Büzülmeyi Simüle Edin
VDI 2055 ve CINI normlarında boru çapı, akışkan sıcaklığı (-196°C) ve bağıl nem değerlerini girerek optimum Cryogel et kalınlığını ve boil-off kaybını hemen hesaplayın.
İlgili Endüstriyel Çözümlerimiz
Endüstriyel Tank İzolasyonu
Depolama tankları ve sac kaplama
Endüstriyel Boru Hatları İzolasyonu
Buhar ve proses hatları yalıtımı
Endüstriyel Ekipman İzolasyonu
Eşanjör, reaktör ve kazan yalıtımı
DetaTherm Isı Kaybı Hesaplama Modülü
Mühendislik ısı kaybı analiz yazılımı
Endüstriyel İskele Hizmetleri
Proses ve boru köprüsü iskeleleri
Kriyojenik İzolasyon Hakkında Sıkça Sorulan Sorular
Kriyojenik yalıtım, buhar bariyeri bütünlüğü ve Cryogel Z aerogel hakkında en çok merak edilen mühendislik yanıtları:
- CINI 2.2.01 ve ASTM C1728 normlarında kriyojenik termal modelleme
- Çolakoğlu Metalurji 2.000+ m² Kriyojel boru ve ekipman referansı
- Cryogel Z, Hücresel Cam (Foamglas) ve Paslanmaz Sac Kenetleme
Kriyojenik boru ve tanklarınızda boil-off kayıplarını ve yalıtım et kalınlığını bilgisayar ortamında simüle edin.
Isı Kazancı HesaplaKriyojenik Tesisiniz İçin Mühendislik Teklifi Alın
LNG, sıvı gaz hatları veya soğuk proses ekipmanlarınız için VDI 2055 ve CINI standartlarında detaylı ısı kazancı ve büzülme hesabı hazırlayalım.
Kriyojenik Mühendislik Teklifi Al
