Endüstriyel Vana Ceketi İzolasyonu: VDI 2055 Standartları, Tasarruf Tablosu ve Fiyat Rehberi

Ağır sanayi tesisleri, petrokimya kompleksleri, tekstil fabrikaları, gıda işletmeleri ve enerji santrallerinde boru hatları çoğunlukla sabit sac kaplama ile izole edilirken; vana, flanş, pislik tutucu ve çekvalf gibi kritik armatürler periyodik bakım ve sızıntı kontrolü zorunluluğu nedeniyle sıklıkla çıplak (yalıtımsız) bırakılmaktadır.

Oysa termodinamik hesaplamalara göre izolasyonsuz tek bir DN100 vana, yüzey alanının genişliği nedeniyle yaklaşık 3 ila 5 metrelik çıplak boru kadar ısı enerjisini sürekli atmosfere saçar. Yüzlerce vananın bulunduğu orta ve büyük ölçekli bir tesiste bu durum; her yıl yüz binlerce metreküp doğalgazın veya megawatt'larca elektrik enerjisinin havaya savrulması ve işletme bütçesinde telafisi imkânsız bir delik açılması anlamına gelir.

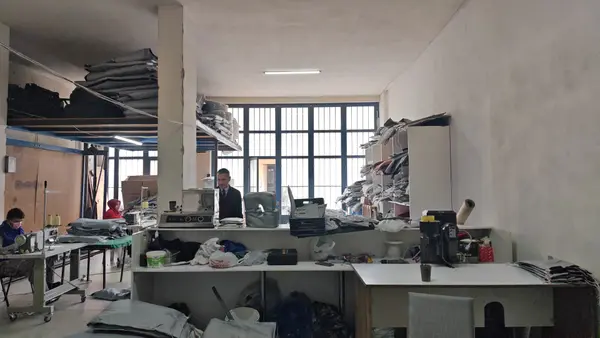

Deta Endüstri olarak, İstanbul ve Bursa’daki tekstil ve yalıtım imalat atölyelerimizde, aracı veya taşeron olmaksızın doğrudan üretici kimliğimizle ürettiğimiz sökülebilir vana ceketleri (yalıtım yastıkları) ile enerji kayıplarını %90'ın üzerinde engelliyoruz.

İlgili Hizmetimiz: Vana ve flanş izolasyonu teknik özelliklerimizi, atölye imalat detaylarımızı ve anlık tasarruf hesaplayıcımızı Endüstriyel Vana Ceketi İzolasyonu sayfamızdan inceleyebilirsiniz.

---

---

1. Endüstriyel Vana Ceketi (Yalıtım Yastığı) Nedir?

Geleneksel metal sac kaplama izolasyonların aksine esnek vana ceketleri; bakım, salmastra değişimi, conta yenileme veya acil kaçak durumlarında teknik personel tarafından dakikalar içinde aletsiz sökülür ve bakım bitiminde hiçbir deformasyon olmadan tekrar yerine takılır. Bu sayede:

• Sacın kırılması ve hurdaya çıkması engellenir,
• Dağılan taşyünü veya seramik yününün çevreye ve personelin ciğerlerine yayılması önlenir,
• Her bakımda harcanan yeni izolasyon malzeme ve usta işçilik giderleri sıfırlanır.

---

2. Geleneksel Piyasa Yaklaşımı vs. Deta Endüstri Üretici Mühendisliği

Endüstriyel yalıtım pazarında hazır katalog ürünleri sunan tedarikçiler, genellikle yalnızca tek tip yüksek maliyetli yalıtım çekirdeği (örneğin sadece Aerojel) ve tek bir çap örneği (160°C akışkan sıcaklığındaki DN100 (4") Glob Vana için yalıtımsız durumda saatte 1.199 Watt ısı ve yılda 629 m³ doğalgaz kaybı) üzerinden genel değerlendirme yapmaktadır.

Deta Endüstri mühendisliği ise tek tip katalog yaklaşımının ötesine geçerek, ağır sanayi işletmelerinin saha gerçeklerine ve bütçe optimizasyonuna odaklanan uçtan uca üretim çözümleri sunar:

• Çoklu Malzeme Esnekliği ile Maliyet Tasarrufu: Her hatta yüksek maliyetli tek tip dolgu malzemesi kullanmak yerine; Deta Endüstri olarak 150°C'lik buhar hattında ekonomik yüksek yoğunluklu taşyünü, 350°C kızgın yağda Aerogel Pyrogel®, 600°C–1260°C egzoz ve türbinlerde seramik elyaf kullanarak yatırım bütçesini 2 ila 3 kat optimize eden modüler çözümler sunuyoruz.
• Görsel Kanıt & Termal Kamera Denetimi: Tesislerinizde montaj öncesi ve sonrası termal kamera çekimleri gerçekleştirerek yalıtımsız 180°C yüzey sıcaklığının yalıtım sonrası <40°C seviyesine indiğini yerinde raporluyoruz.

---

3. Vana Çaplarına Göre Isı Kaybı, Tasarruf ve Amortisman Tablosu

Aşağıdaki veriler; 200°C Akışkan Sıcaklığı (Doygun Buhar / Kızgın Yağ Hattı), 20°C Ortam Sıcaklığı, 1 m/s hava akışı ve Yıllık 8.000 Saat Çalışma kriterleri esas alınarak VDI 2055 ve ASTM C 1129-12 standart formülleriyle hesaplanmıştır:

(Not: Standart kataloglarda 160°C'de 5.000 saat çalışma üzerinden DN100 için verilen 629 m³ hesabına kıyasla, yukarıdaki tablo ağır sanayinin 200°C 8.000 saatlik kesintisiz vardiya rejimini baz almaktadır. Her iki çalışma rejiminde de vana ceketi kendisini ortalama 3 ayda amorti etmektedir.)

Kendi vanalarınızın çalışma sıcaklığını, çapını ve adedini girerek anında amortisman süresi hesaplamak için hizmet sayfamızdaki Vana Ceketi Isı Tasarrufu & Amortisman Hesaplayıcı aracımızı veya DetaTherm™ Mühendislik Modülümüzü kullanabilirsiniz.

---

4. Vana Ceketi Fiyatları Nasıl Belirlenir?

Piyasada vana ceketi fiyatları değerlendirilirken sadece birim fiyat değil, kumaş ve dolgu kalitesi ile imalatçı kaynağı sorgulanmalıdır. Fiyatı belirleyen 4 temel teknik kriter şunlardır:

1. Armatür Çapı ve Geometrik Tipi: DN25 kompakt bir vananın malzeme sarfiyatı ile DN200 vananın veya özel döküm pislik tutucunun kalıp karmaşıklığı ve kumaş tüketimi farklıdır.
2. Çalışma Sıcaklığı ve Yalıtım Dolgu Tipi: 150°C altı hatlarda yüksek yoğunluklu iğnelenmiş taşyünü yeterli olurken; 400°C–1260°C kızgın yağ veya egzoz hatlarında yüksek performanslı Aspen Pyrogel® XT Aerogel veya Seramik Elyaf şilteler kullanılır.
3. Dış Kılıf ve Kumaş Teknolojisi: Dış ortam, UV, yağ ve asit buharı yoğunluğuna göre Silikon kaplı cam elyaf kumaş veya agresif kimyasallar için PTFE (Teflon) kaplı kumaşlar tercih edilir.
4. Doğrudan İmalatçı Fiyat Avantajı: Deta Endüstri, ürünleri İstanbul ve Bursa atölyelerinde kendi CNC tezgahlarında ürettiği için aracı komisyonlarını ortadan kaldırır, müşterilerine doğrudan fabrika çıkış fiyatı sunar.

---

5. CUI (İzolasyon Altı Korozyon) ve Flanş Kaçaklarına Karşı Güvenlik Kalkanı

Geleneksel sabit sac izolasyon sistemlerinde vana milinden veya flanş contasından sızan buhar/sıvı, sac kaplamanın altına sızarak yalıtım dolgusunu ıslatır. Nemlenen izolasyon malzemesi kuruyamaz ve yüksek sıcaklıkla birleştiğinde İzolasyon Altı Korozyonunu (CUI - Corrosion Under Insulation) başlatır. Çeliği sinsice çürüten bu durum boruların patlamasına ve tehlikeli tesis duruşlarına yol açar.

Deta Endüstri sökülebilir vana ve flanş ceketleri CUI riskini 3 aşamada yok eder:

1. Hidrofobik (Su İtici) Kumaş Yapısı: Dış kılıftaki silikon ve PTFE katmanı su, yağ ve kimyasal buharların izolasyon içine girmesini %100 bloke eder.
2. Tahribatsız Göz Muayenesi: Bakım ekipleri ceketleri 2 dakika içinde aletsiz sökerek flanş cıvatalarını, contaları ve vana milini çıplak gözle veya ultrasonik kalınlık ölçüm cihazlarıyla denetleyebilir.
3. Kaçak Püskürme Kalkanı: Basınçlı hatlarda conta patlaması durumunda sıcak buharın veya asidin personele fışkırmasını önleyerek bir güvenlik zırhı vazifesi görür.

---

6. Sıkça Sorulan Sorular (FAQ)

1. Vana ceketi izolasyonu nedir ve endüstriyel tesislerde nasıl çalışır?

Vana ceketi; buhar, kızgın yağ ve sıcak su hatlarındaki armatürlerin karmaşık geometrisine milimetrik terzi usulü dikilen, yüksek sıcaklığa dayanıklı sökülebilir yalıtım yastığıdır. Esnek kılıf yapısı sayesinde bakımlarda aletsiz sökülüp takılarak ısı kaybını %90'ın üzerinde azaltır.

2. Vana ceketleri ne kadar enerji tasarrufu sağlar ve kendisini kaç ayda amorti eder?

VDI 2055 ve ASTM C 1129-12 standartlarına göre yapılan mühendislik hesaplamalarında, izole edilen vanalarda ısı kaybı %90-93 oranında düşer. Tesisin çalışma sıcaklığına ve yakıt tipine bağlı olarak vana ceketleri yapılan yatırımı ortalama 2.5 ila 4.5 ay gibi rekor bir sürede amorti eder.

3. Standart katalog ürünleri ile Deta Endüstri özel imalat vana ceketleri arasındaki temel fark nedir?

Standart tedarikçiler genellikle yalnızca DN100 çapındaki glob vana için 160°C'de saatte 1.199 Watt ve yılda 629 m³ doğalgaz kaybı örneği sunarken; Deta Endüstri DN25'ten DN200'e kadar tüm çapların tasarruf verilerini VDI 2055 ve ASTM C 1129-12 mühendislik matrisiyle sunar. Ayrıca tek tip yüksek maliyetli dolgu yerine, tesis bütçesine göre Aerojel, 1260°C Seramik Elyaf ve Taşyünü seçeneklerini doğrudan İstanbul ve Bursa fabrikalarından üretici fiyatıyla sağlar.

4. Vana ceketleri İzolasyon Altı Korozyonu (CUI) engeller mi?

Geleneksel sabit sac kaplamalarda vana milinden sızan buhar sacın altında nem biriktirerek CUI korozyonunu başlatır. Sökülebilir vana ceketleri su itici (hidrofobik) kumaş yapısı ve hızlı sökülebilir cırtlı tasarımı sayesinde rutubet birikmesini önler ve tahribatsız korozyon denetimine imkan tanır.

5. Deta Endüstri vana ceketlerinin imalat kapasitesi ve maksimum sıcaklık dayanımı nedir?

Deta Endüstri, İstanbul ve Bursa'daki kendi özmal dikim atölyelerinde aylık 10.000 adet vana ceketi imalat kapasitesine sahiptir. Ürünlerimiz 1260°C'ye varan aşırı sıcaklık rejimlerine ve ağır kimyasal dış ortamlara tam dayanıklıdır.

---

Mühendislik Tescili & Yerinde Keşif Talebi

Bu makalede sunulan tüm termodinamik veriler ve tasarruf parametreleri, Deta Endüstri Teknik İzolasyon ve Termal Hesaplama Departmanı tarafından VDI 2055 ve ASTM C 1129-12 normlarına uygun olarak tescil edilmiştir. Tesisinizdeki tüm vana, flanş ve armatürler için yerinde lazer ölçüm ve parasal amortisman simülasyonu talep etmek için Bizimle İletişime Geçin veya doğrudan Vana Ceketi Sayfamızı inceleyin.
